PG40

Informácie

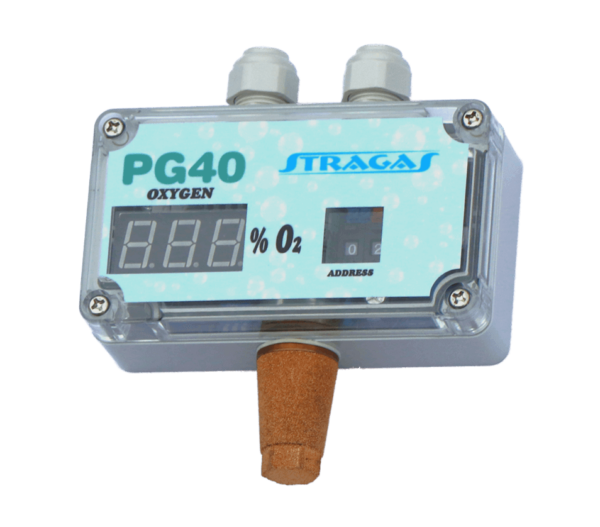

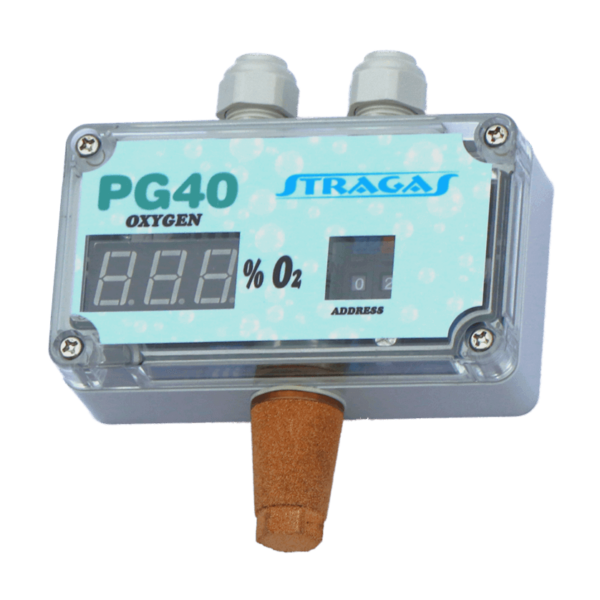

Detektory PG40 sú detektory kyslíka

Hodnota koncentrácie kyslíka je zobrazovaná na displeji v rozsahu 0 – 30% O₂ obj., v nasledovných farbách:

• zeleno – normálny stav
• žlto – I. úroveň koncentrácie
• červeno – II. úroveň koncentrácie

Detektory PG40 detegujú jednak pokles koncentrácie pod stanovené úrovne, ako aj vzostup koncentrácie nad stanovené úrovne. Nastavené sú na tieto koncentrácie:

I. úroveň – pokles pod 19,5% O₂ vo vzduchu obj.
                 vzostup nad 23,5% O₂ vo vzduchu obj.

II. úroveň – pokles pod 18,0% O₂ vo vzduchu obj.
                  vzostup nad 25,0% O₂ vo vzduchu obj.

Signalizačné úrovne je možné zmeniť príkazom po komunikačnej linke RS485/Modbus-RTU (viac v dokumente Popis komunikácie Modbus-RTU).

Prevádzkové stavy detektorov sú signalizované displejom a prostredníctvom komunikačnej linky RS485.

Štandard RS485 dovoľuje zapojiť do jednej komunikačnej linky 32 zariadení. Budiče komunikačnej linky použité v detektoroch STRAGAS však obsahujú prijímače s polovičným zaťažením komunikačnej linky oproti štandardu. To umožňuje pripojenie až 64 detektorov PG40 na jednu komunikačnú linku. Toto platí iba v prípade, že do linky sú zapojené iba detektory PG40 (resp. zariadenia firmy STRAGAS). V prípade, že sú na spoločnej linke okrem zariadení STRAGAS použité aj iné zariadenia, je toto nutné brať do úvahy.

Detektory PG40 obsahujú obvody kompenzácie teploty, čiastočne kompenzácie vlhkosti a kompenzácie atmosférického tlaku. Tieto detektory tiež obsahujú obvody schopné rozpoznať poruchu snímacieho senzora a poruchu detektora ako celku.

Pamäťový mód:
Pamäťový mód je funkcia detektora, ktorá zabezpečuje, že po nabehnutí druhej signalizačnej úrovne už táto bude signalizovaná aj po poklese koncentrácie pod túto úroveň a to až do vynulovania tohto stavu príslušným príkazom po komunikačnej linke RS485 alebo do vypnutia napájania detektora. Táto funkcia je voliteľná a nastavuje sa prepínačom po odobratí predného krytu.

Podrobnejšie informácie nájdete v sekcii Na stiahnutie.
