VS24B

Centrálna jednotka dvojúrovňových detektorov rôznych plynov a pár typu PS4Xi a PG4Xi.

VS24B

Ste registrovaný zákazník? Prihláste sa a prejdite k nákupu.

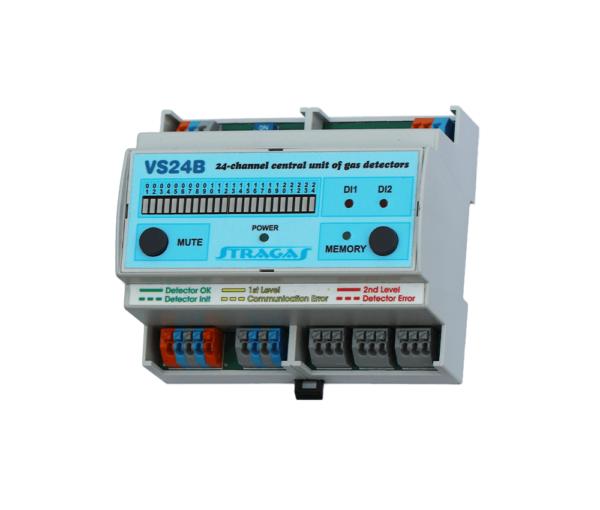

VS24B je centrálna jednotka detektorov rôznych plynov a pár vo vzduchu. Slúži k zberu dát z maximálne 24 detektorov a zabezpečuje následné riadenie požadovaných technologických zariadení (uzatvorenie prívodu plynu, spustenie ventilácie, alarm). K centrálnej jednotke VS24B sú určené detektory STRAGAS rady PS4Xi (už nevyrábané) a PG4Xi. Detektory sa k jednotke pripájajú spoločnou štvoržilovou linkou (napájanie + RS485). Jednotka tiež obsahuje dva digitálne vstupy na ktoré je možné pripojiť chybové stavy (napr. zaplavenie alebo prehriatie kotolne).

  • Prevedenie: Modul na lištu DIN35
  • Počet signalizačných úrovní: 2
  • Napájanie: 24V DC
  • Počet detektorov: max. 24
  • Digitálne vstupy: 2
  • Výstupy: RELE
  • Extérna signalizácia: Maják + Siréna
Stiahnite si dokumenty:
Katalógové listy
Projekčné podklady



Informácie

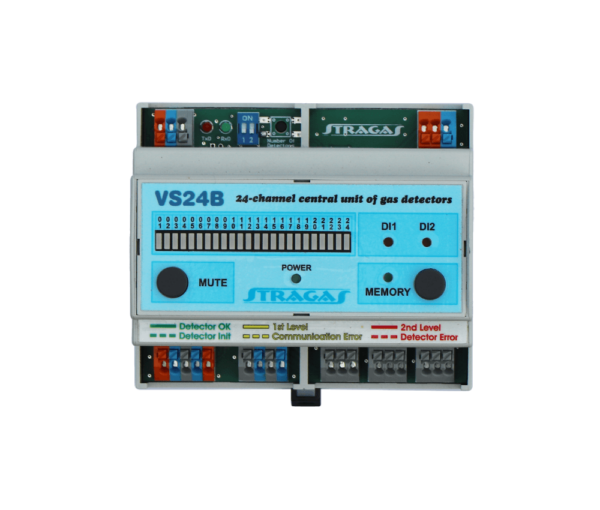

Jednotka VS24B vyhodnocuje dve úrovne koncentrácie plynu podľa nastavenia pripojených detektorov. Stavy jednotlivých detektorov sú signalizované na čelnom paneli jednotky. Jednotka obsahuje silové výstupy pre I. a II. signalizačnú úroveň, ako aj pre chybu detektora. Obsahuje tiež samostatný výstup pre pripojenie optickej a akustickej signalizácie (maják, siréna).

Pamäťový mód

Jednotka VS24B poskytuje možnosť zvoliť pamäťový mód. Táto funkcia sa volí prepínačom SW1 a je signalizovaná pomocou LED MEMORY. V tomto stave jednotka registruje každú zachytenú úroveň koncentrácie a tiež digitálnych vstupov DI1 a DI2, a to aj po ich pominutí, až do stlačenia tlačidla MEMORY obsluhou. Odpovedajúce výstupy jednotky reagujú tiež v tomto zmysle. V prípade, že pamäťová funkcia nie je povolená, reakcie jednotky kopírujú stav detektorov.

Komunikačná linka

Na komunikačnú linku (vrátane napájania detektorov) je potrebné použiť tienený kábel 2x2x0,5 – 2x2x0,8 s krútenými pármi, s impedanciou približne 120 Ohm a kapacitou do 65pF/m. Väčší prierez káblu je vhodnejší. Do celkovej dĺžky linky 200m môže byť použitý kábel s prierezom žíl 0,5mm2, nad 200m až do 1200m kábel s prierezom žíl 0,8mm2. Na celej linke musí byť vždy použitý iba jeden typ kábla!
Komunikačná linka k detektorom sa ťahá v líniovej topografii.

Ovládacie prvky

– tlačidlo „MUTE“: V prípade signalizácie II. úrovne je zopnutá externá siréna. Obsluha má možnosť týmto tlačidlom sirénu vypnúť. Po pominutí signalizácie II. úrovne sa obvod riadenia externej sirény dostáva späť do východiskového stavu. Znamená to, že následné zaregistrovanie II. úrovne opäť rozozvučí sirénu.
– tlačidlo „MEMORY“: Týmto tlačidlom obsluha nuluje všetky zaznamenané signalizačné úrovne. Tlačidlo „MEMORY“ má význam iba v prípade ak je aktívna pamäťová funkcia jednotky.

Podrobnejšie informácie nájdete v sekcii Na stiahnutie.
