VS24B3
Ste registrovaný zákazník? Prihláste sa a prejdite k nákupu.

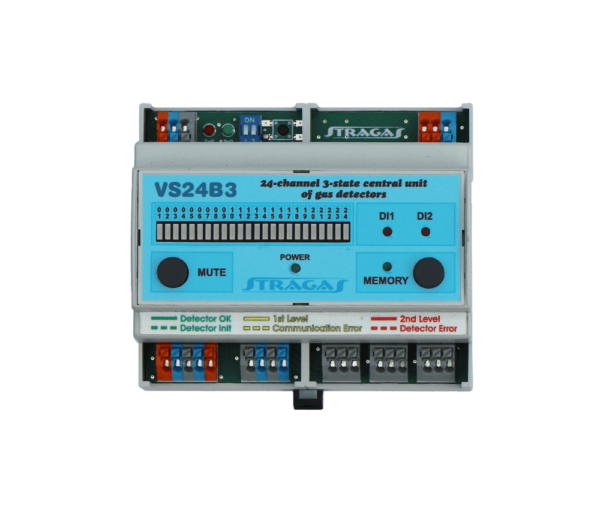

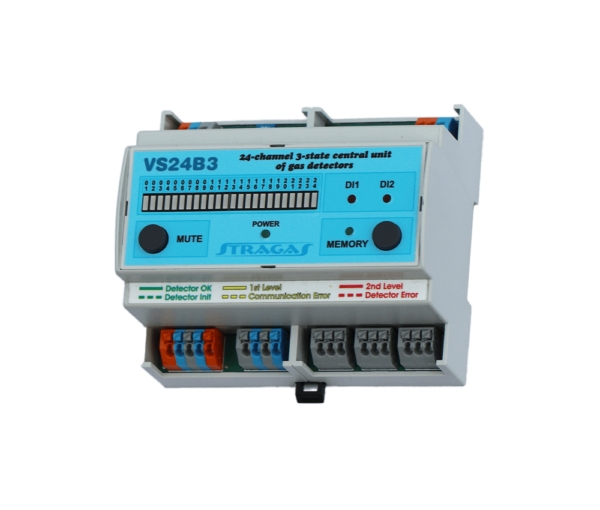

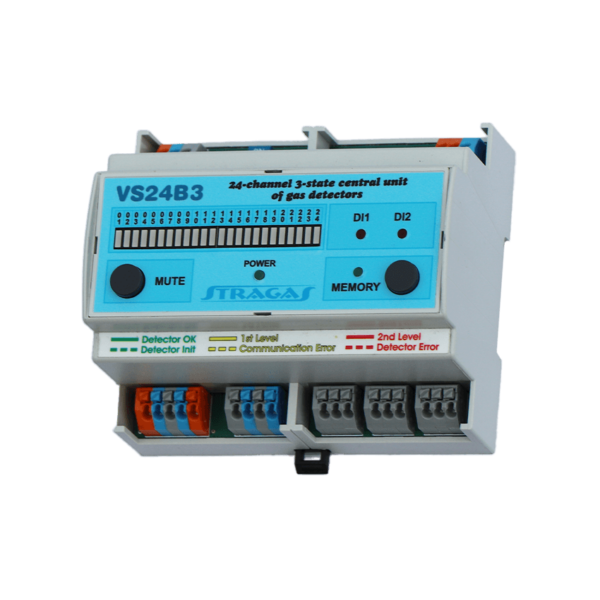

VS24B3 je centrálna jednotka detektorov oxidu uhoľnatého typu PG42i3. Slúži k zberu dát z maximálne 24 detektorov a zabezpečuje následné riadenie požadovaných technologických zariadení (spustenie ventilácie, alarm). K centrálnej jednotke VS24B3 sú určené detektory STRAGAS typu PG42i3, pripadne v budúcnosti vyrábané iné trojúrovňové detektory STRAGAS. Detektory sa k jednotke pripájajú spoločnou štvoržilovou linkou (napájanie + RS485). Jednotka tiež obsahuje dva digitálne vstupy na ktoré je možné pripojiť snímače/detektory rôznych alarmov.
- Prevedenie: Modul na lištu DIN35
- Počet signalizačných úrovní: 3
- Napájanie: 24V DC
- Počet detektorov: max. 24
- Digitálne vstupy: 2
- Výstupy: RELE
- Extérna signalizácia: Maják + Siréna
Stiahnite si dokumenty:
Katalógové listy
Projekčné podklady
Informácie
Jednotka VS24B3 vyhodnocuje tri úrovne koncentrácie plynu podľa nastavenia pripojených detektorov. Stavy jednotlivých detektorov sú signalizované na čelnom paneli jednotky. Jednotka obsahuje silové výstupy pre I., II. a III. signalizačnú úroveň, ako aj pre chybu detektora. Obsahuje tiež samostatný výstup pre pripojenie optickej a akustickej signalizácie (maják, siréna).
Pamäťový mód
Jednotka VS24B3 poskytuje možnosť zvoliť pamäťový mód. Táto funkcia sa volí prepínačom SW1 a je signalizovaná pomocou LED MEMORY. V tomto stave jednotka registruje každú zachytenú úroveň koncentrácie a tiež digitálnych vstupov DI1 a DI2, a to aj po ich pominutí, až do stlačenia tlačidla MEMORY obsluhou. Odpovedajúce výstupy jednotky reagujú tiež v tomto zmysle. V prípade, že pamäťová funkcia nie je povolená, reakcie jednotky kopírujú stav detektorov.
Komunikačná linka
Na komunikačnú linku (vrátane napájania detektorov) je potrebné použiť tienený kábel 2x2x0,5 – 2x2x0,8 s krútenými pármi, s impedanciou približne 120 Ohm a kapacitou do 65pF/m. Väčší prierez káblu je vhodnejší. Do celkovej dĺžky linky 200m môže byť použitý kábel s prierezom žíl 0,5mm2, nad 200m až do 1200m kábel s prierezom žíl 0,8mm2. Na celej linke musí byť vždy použitý iba jeden typ kábla!
Komunikačná linka k detektorom sa ťahá v líniovej topografii.
Ovládacie prvky
– tlačidlo „MUTE“: V prípade signalizácie III. úrovne je zopnutá externá siréna. Obsluha má možnosť týmto tlačidlom sirénu vypnúť. Po pominutí signalizácie III. úrovne sa obvod riadenia externej sirény dostáva späť do východiskového stavu. Znamená to, že následné zaregistrovanie III. úrovne opäť rozozvučí sirénu.
– tlačidlo „MEMORY“: Týmto tlačidlom obsluha nuluje všetky zaznamenané signalizačné úrovne. Tlačidlo „MEMORY“ má význam iba v prípade ak je aktívna pamäťová funkcia jednotky.
Podrobnejšie informácie nájdete v sekcii Na stiahnutie.
Parametre
Napájanie | 24 DC | V |
Spotreba | max 1200 (24 detektorov) | mA |
Odporúčaný zdroj | min 60 | W |
Pracovná teplota | -20 – +60 | °C |
Pracovná vlhkosť | 25 – 90 (nekondenzujúca) | %Rh |
Výstupy RELE | odporová záťaž: 230V AC / 24V DC - max. 10A indukčná záťaž (cos φ = 0,4): 230V AC / 24V DC - max. 5A |
|
Výstupy maják, siréna | 12V DC, max 500mA | |
Krytie | IP20 | |
Podmienky skladovania | 0 – 60 0 – 95 |
°C %Rh |
Rozmery krabice detektora | 107 x 91 x 63 | mm |
Hmotnosť | 200 | g |
Odporúčaný kábel | tienený 2 x 2 x 0,8(0,5) krútený, 120 Ohm, max. 65pF/m | |
Dĺžka linky | max 1200 | m |
Porovnanie podobných produktov

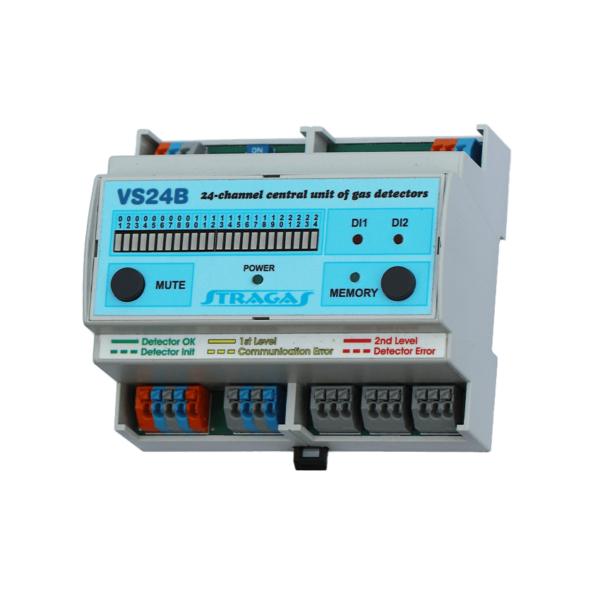

VS24B3 vymazať | VS24B vymazať | ||||
---|---|---|---|---|---|
Názov | VS24B3 vymazať | VS24B vymazať | |||
Obrázok | |||||
Prevedenie detektora | |||||
Prevedenie | Modul na lištu DIN35 | Modul na lištu DIN35 | |||
Napájanie | 24V DC | 24V DC | |||
Počet signalizačných úrovní | 3 | 2 | |||
Krytie | |||||
Počet detektorov | max. 24 | max. 24 | |||
Digitálne vstupy | 2 | 2 | |||
Výstupy | RELE | RELE | |||
Extérna signalizácia | Maják + Siréna | Maják + Siréna | |||
Prostredie | |||||
Rozmery | |||||
Vstup | |||||
Výstup | |||||
Výkon |
